อะไรคือความแตกต่างระหว่างตัวแลกเปลี่ยนความร้อนแบบไหลย้อนและแบบไหลขนาน?

ในฐานะซัพพลายเออร์เครื่องแลกเปลี่ยนความร้อน หนึ่งในคำถามที่พบบ่อยที่สุดที่ฉันได้รับจากลูกค้าคือเกี่ยวกับความแตกต่างระหว่างเครื่องแลกเปลี่ยนความร้อนแบบไหลย้อนและแบบไหลขนาน การทำความเข้าใจความแตกต่างเหล่านี้เป็นสิ่งสำคัญสำหรับการตัดสินใจเลือกที่ถูกต้องในการใช้งานทางอุตสาหกรรมและการพาณิชย์ต่างๆ ในบล็อกนี้ ฉันจะเจาะลึกรายละเอียดของเครื่องแลกเปลี่ยนความร้อนทั้งสองประเภท โดยเน้นที่คุณลักษณะ ข้อดี และข้อเสีย

หลักการพื้นฐานของเครื่องแลกเปลี่ยนความร้อน

ก่อนที่เราจะเปรียบเทียบเครื่องแลกเปลี่ยนความร้อนแบบไหลย้อนและแบบไหลขนาน เรามาทบทวนหลักการพื้นฐานของเครื่องแลกเปลี่ยนความร้อนกันก่อน เครื่องแลกเปลี่ยนความร้อนเป็นอุปกรณ์ที่ถ่ายเทความร้อนจากของเหลวหนึ่งไปยังอีกของเหลวหนึ่งโดยที่ของเหลวทั้งสองไม่สัมผัสกันโดยตรง การจัดเรียงการไหลของของไหลในตัวแลกเปลี่ยนความร้อนมีสองประเภทหลักคือการไหลสวนทางและการไหลแบบขนาน ซึ่งส่งผลกระทบอย่างมากต่อประสิทธิภาพการถ่ายเทความร้อน

เครื่องแลกเปลี่ยนความร้อนแบบไหลแบบขนาน

ในตัวแลกเปลี่ยนความร้อนแบบไหลขนาน ของเหลวร้อนและเย็นจะเข้าสู่ตัวแลกเปลี่ยนที่ปลายเดียวกันและไหลไปในทิศทางเดียวกัน เมื่อของไหลเคลื่อนที่ผ่านตัวแลกเปลี่ยน ความร้อนจะถูกถ่ายโอนจากของไหลร้อนไปยังของไหลเย็น

ลักษณะเฉพาะ

• โปรไฟล์อุณหภูมิ: ที่ทางเข้า อุณหภูมิที่แตกต่างกันระหว่างของไหลร้อนและเย็นอยู่ที่ค่าสูงสุด เมื่อของไหลไหลผ่านตัวแลกเปลี่ยน อุณหภูมิของของไหลร้อนจะลดลง และอุณหภูมิของของไหลเย็นจะเพิ่มขึ้น อย่างไรก็ตาม ความแตกต่างของอุณหภูมิระหว่างของเหลวทั้งสองจะลดลงตามความยาวของตัวแลกเปลี่ยน
• อัตราการถ่ายเทความร้อน: อัตราการถ่ายเทความร้อนจะสูงในช่วงแรกเนื่องจากอุณหภูมิที่ทางเข้าแตกต่างกันมาก แต่เมื่อความแตกต่างของอุณหภูมิลดลง อัตราการถ่ายเทความร้อนก็ลดลงเช่นกัน

ข้อดี

• การออกแบบที่เรียบง่าย: เครื่องแลกเปลี่ยนความร้อนแบบไหลขนานมีการออกแบบที่ค่อนข้างเรียบง่าย ซึ่งทำให้ง่ายต่อการผลิตและติดตั้ง
• ต้นทุนต่ำ: เนื่องจากการออกแบบที่เรียบง่าย โดยทั่วไปจึงมีราคาถูกกว่าเครื่องแลกเปลี่ยนความร้อนแบบไหลย้อน

ข้อเสีย

• ประสิทธิภาพการถ่ายเทความร้อนมีจำกัด: ความแตกต่างของอุณหภูมิที่ลดลงตามความยาวของตัวแลกเปลี่ยนจะจำกัดประสิทธิภาพการถ่ายเทความร้อนโดยรวม ในบางกรณี อาจเป็นไปไม่ได้เลยที่จะได้อุณหภูมิเข้าใกล้มาก (ความแตกต่างระหว่างอุณหภูมิทางออกของของไหลร้อนและเย็น)
• ความแตกต่างของอุณหภูมิขาออกที่สูงขึ้น: อุณหภูมิทางออกของของเหลวเย็นจะต่ำกว่าอุณหภูมิทางออกของของเหลวร้อนเสมอ ซึ่งอาจไม่เหมาะกับการใช้งานที่ต้องการการถ่ายเทความร้อนในระดับสูง

เครื่องแลกเปลี่ยนความร้อนแบบเคาน์เตอร์ - โฟลว์

ในตัวแลกเปลี่ยนความร้อนแบบไหลย้อน ของเหลวร้อนและเย็นจะเข้าสู่ตัวแลกเปลี่ยนที่ปลายด้านตรงข้ามและไหลไปในทิศทางตรงกันข้าม การจัดเรียงนี้ช่วยให้กระบวนการถ่ายเทความร้อนมีประสิทธิภาพมากขึ้น

ลักษณะเฉพาะ

• โปรไฟล์อุณหภูมิ: ความแตกต่างของอุณหภูมิระหว่างของไหลร้อนและเย็นยังคงค่อนข้างคงที่ตลอดความยาวของตัวแลกเปลี่ยน เนื่องจากในขณะที่ของไหลร้อนเย็นลง มันก็จะสัมผัสกับส่วนที่เย็นกว่าของของไหลเย็นเสมอ และในทางกลับกัน
• อัตราการถ่ายเทความร้อน: อัตราการถ่ายเทความร้อนยังคงค่อนข้างสูงทั่วทั้งตัวแลกเปลี่ยนเนื่องจากความแตกต่างของอุณหภูมิที่สม่ำเสมอมากขึ้น

ข้อดี

• ประสิทธิภาพการถ่ายเทความร้อนสูง: เครื่องแลกเปลี่ยนความร้อนแบบไหลย้อนสามารถบรรลุประสิทธิภาพการถ่ายเทความร้อนโดยรวมที่สูงกว่าเมื่อเปรียบเทียบกับเครื่องแลกเปลี่ยนความร้อนแบบไหลแบบขนาน นอกจากนี้ยังสามารถบรรลุอุณหภูมิเข้าใกล้มากขึ้น ซึ่งหมายความว่าอุณหภูมิทางออกของของไหลเย็นสามารถใกล้กับอุณหภูมิทางเข้าของของไหลร้อนได้มาก
• การใช้ความร้อนได้ดีขึ้น: ใช้พลังงานความร้อนที่มีอยู่ได้ดีขึ้น ซึ่งสามารถนำไปสู่การประหยัดพลังงานในการใช้งานหลายประเภท

ข้อเสีย

• การออกแบบที่ซับซ้อน: โดยทั่วไปแล้วตัวแลกเปลี่ยนความร้อนแบบไหลกลับมีความซับซ้อนในการออกแบบมากกว่าเมื่อเทียบกับตัวแลกเปลี่ยนความร้อนแบบไหลแบบขนาน สิ่งนี้อาจทำให้การผลิตและติดตั้งยากขึ้น
• ต้นทุนที่สูงขึ้น: ความซับซ้อนที่เพิ่มขึ้นของการออกแบบมักส่งผลให้ต้นทุนสูงขึ้น

การใช้งาน

ทางเลือกระหว่างเครื่องแลกเปลี่ยนความร้อนแบบไหลย้อนและแบบไหลขนานขึ้นอยู่กับข้อกำหนดการใช้งานเฉพาะ

• เครื่องแลกเปลี่ยนความร้อนแบบไหลแบบขนาน: โดยทั่วไปจะใช้ในการใช้งานที่ต้องใช้เครื่องแลกเปลี่ยนความร้อนที่เรียบง่ายและต้นทุนต่ำ และในกรณีที่ประสิทธิภาพการถ่ายเทความร้อนในระดับสูงไม่สำคัญ ตัวอย่างเช่น ในระบบทำความร้อนและทำความเย็นขนาดเล็กบางระบบ หรือในการใช้งานที่ของเหลวมีความแตกต่างของอุณหภูมิเริ่มต้นมาก
• เครื่องแลกเปลี่ยนความร้อนแบบเคาน์เตอร์ - โฟลว์: เป็นที่ต้องการในการใช้งานที่ต้องการประสิทธิภาพการถ่ายเทความร้อนสูง เช่น ในโรงไฟฟ้า อุตสาหกรรมแปรรูปสารเคมี และระบบ HVAC ขนาดใหญ่

การนำเสนอผลิตภัณฑ์ของเรา

ในฐานะซัพพลายเออร์เครื่องแลกเปลี่ยนความร้อน เรามีเครื่องแลกเปลี่ยนความร้อนที่หลากหลาย รวมถึงการออกแบบทั้งแบบไหลย้อนและแบบไหลขนาน ของเราเครื่องแลกเปลี่ยนความร้อนแบบระบายความร้อนด้วยอากาศเป็นตัวเลือกยอดนิยมสำหรับการใช้งานที่ใช้อากาศเป็นตัวกลางในการทำความเย็น สามารถออกแบบได้ทั้งแบบไหลสวนทางหรือแบบขนาน ขึ้นอยู่กับข้อกำหนดเฉพาะ

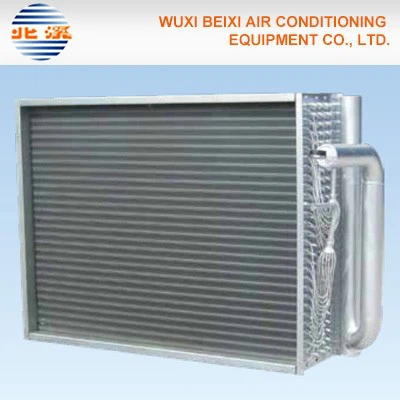

ของเราหม้อน้ำอลูมิเนียมครีบเป็นอีกหนึ่งผลิตภัณฑ์ที่ใช้เทคโนโลยีการถ่ายเทความร้อนขั้นสูง การออกแบบครีบช่วยเพิ่มพื้นที่ผิวในการถ่ายเทความร้อน เพิ่มประสิทธิภาพโดยรวมของหม้อน้ำ เราสามารถปรับแต่งการจัดเรียงการไหลให้ตรงกับความต้องการของการใช้งานที่แตกต่างกันได้

สำหรับผู้ที่มองหาโซลูชันการถ่ายเทความร้อนที่มีประสิทธิภาพมากขึ้น เราเครื่องแลกเปลี่ยนความร้อนแบบครีบเป็นตัวเลือกที่ดี สามารถออกแบบให้เป็นเครื่องแลกเปลี่ยนความร้อนแบบไหลย้อนเพื่อเพิ่มประสิทธิภาพการถ่ายเทความร้อนได้สูงสุด

บทสรุป

โดยสรุป ความแตกต่างที่สำคัญระหว่างเครื่องแลกเปลี่ยนความร้อนแบบไหลย้อนและแบบไหลขนานอยู่ที่การจัดการไหลของของไหลและโปรไฟล์อุณหภูมิที่เป็นผลลัพธ์ เครื่องแลกเปลี่ยนความร้อนแบบไหลย้อนให้ประสิทธิภาพการถ่ายเทความร้อนที่สูงกว่า แต่มีความซับซ้อนและมีราคาแพงกว่า ในขณะที่เครื่องแลกเปลี่ยนความร้อนแบบไหลแบบขนานนั้นง่ายกว่าและมีค่าใช้จ่ายน้อยกว่า แต่มีประสิทธิภาพต่ำกว่า

เมื่อเลือกเครื่องแลกเปลี่ยนความร้อนสำหรับการใช้งานของคุณ สิ่งสำคัญคือต้องพิจารณาปัจจัยต่างๆ เช่น อัตราการถ่ายเทความร้อนที่ต้องการ ความแตกต่างของอุณหภูมิระหว่างของเหลว พื้นที่ว่าง และงบประมาณ ในฐานะซัพพลายเออร์เครื่องแลกเปลี่ยนความร้อน เราพร้อมให้ความช่วยเหลือคุณในการตัดสินใจเลือกสิ่งที่ถูกต้อง หากคุณมีคำถามหรือต้องการข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ของเรา โปรดติดต่อเราเพื่อขอรายละเอียดการสนทนาและการเจรจาจัดซื้อจัดจ้าง

อ้างอิง

• Incropera, FP, และ DeWitt, DP (2002) พื้นฐานของความร้อนและการถ่ายเทมวล จอห์น ไวลีย์ แอนด์ ซันส์
• ชาห์ อาร์เค และเซคูลิค DP (2003) พื้นฐานของการออกแบบเครื่องแลกเปลี่ยนความร้อน จอห์น ไวลีย์ แอนด์ ซันส์
